一、构造和工作原理

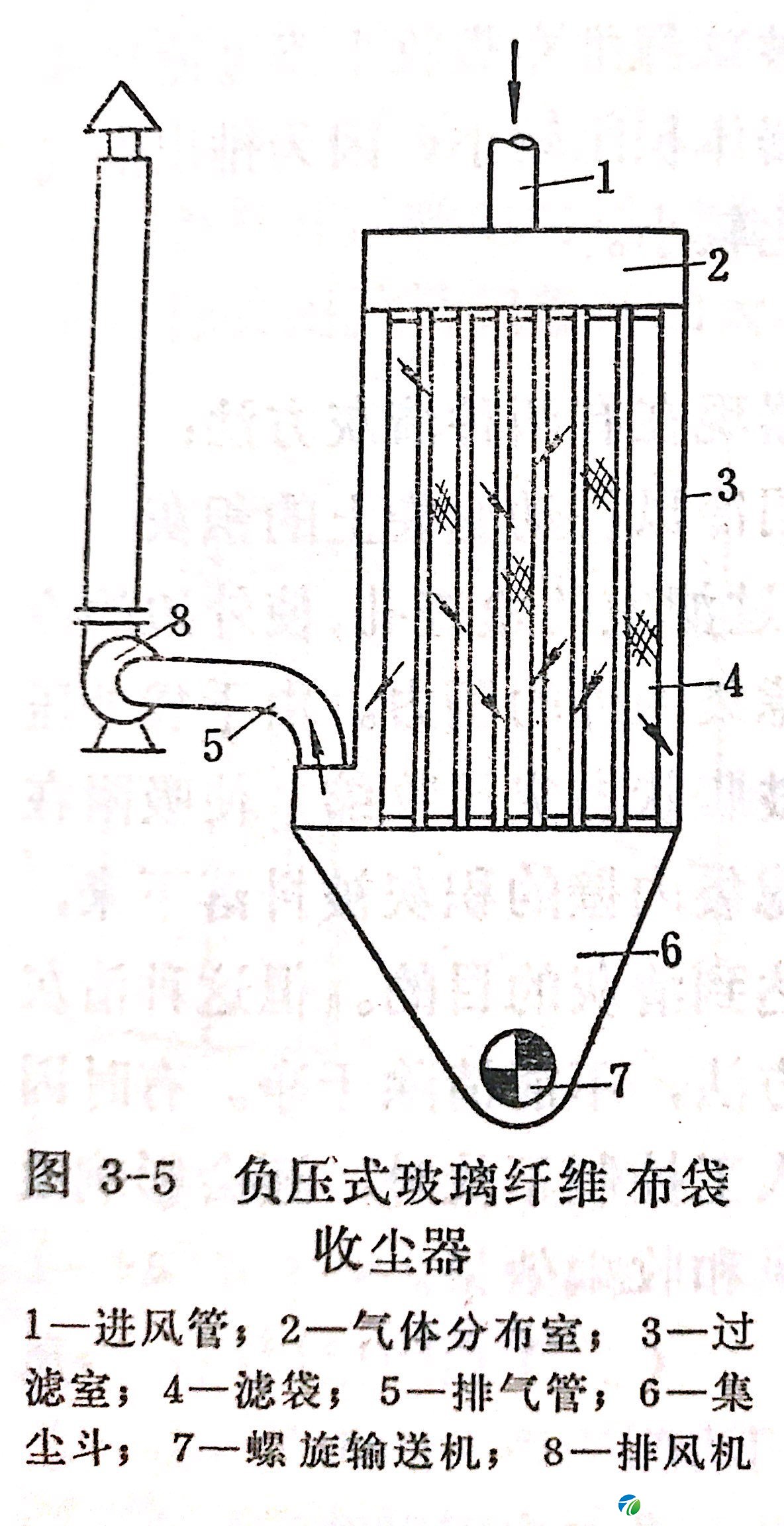

负压式玻璃纤维布袋收尘器的构造也是由气体分布室、过滤室、滤袋、集尘斗、进风管和排气管等部分组成,如图3-5。但为了清灰时不影响收尘作业继续进行,一般把过滤室分成两室或多室(看滤袋数量而定)。另外,由于整个收尘器处于负压之中,收尘器外壳必须用薄钢板焊接并加以密闭,以免漏风影响通风和收尘效率。
含尘气体经进风管1进入气体分布室2,再进入过滤室3中的滤袋4,净化后的气体透过滤袋后,经排气管5由排风机8抽走。吸附在滤袋内壁的粉尘脱落在集尘斗6里,再由螺旋输送机7送走。因净化气体由排风机从收尘器里抽出,滤袋呈负压状态,所以叫做负压式玻璃纤维布袋收尘器。同时因气流方向与粉尘降落方向一致,又称为负压顺流式玻璃纤维布袋收尘器。
负压式玻璃纤维布袋收尘器的滤袋和滤袋的悬挂装置与正压式玻璃纤维布袋收尘器基本相同。所不同的是滤袋长度不宜过长,以免开关冷风门清灰时抖动过烈,影响滤袋使用寿命。一般选择2~4米为宜。如用在窑尾或烘干机上时,可适当长一些。

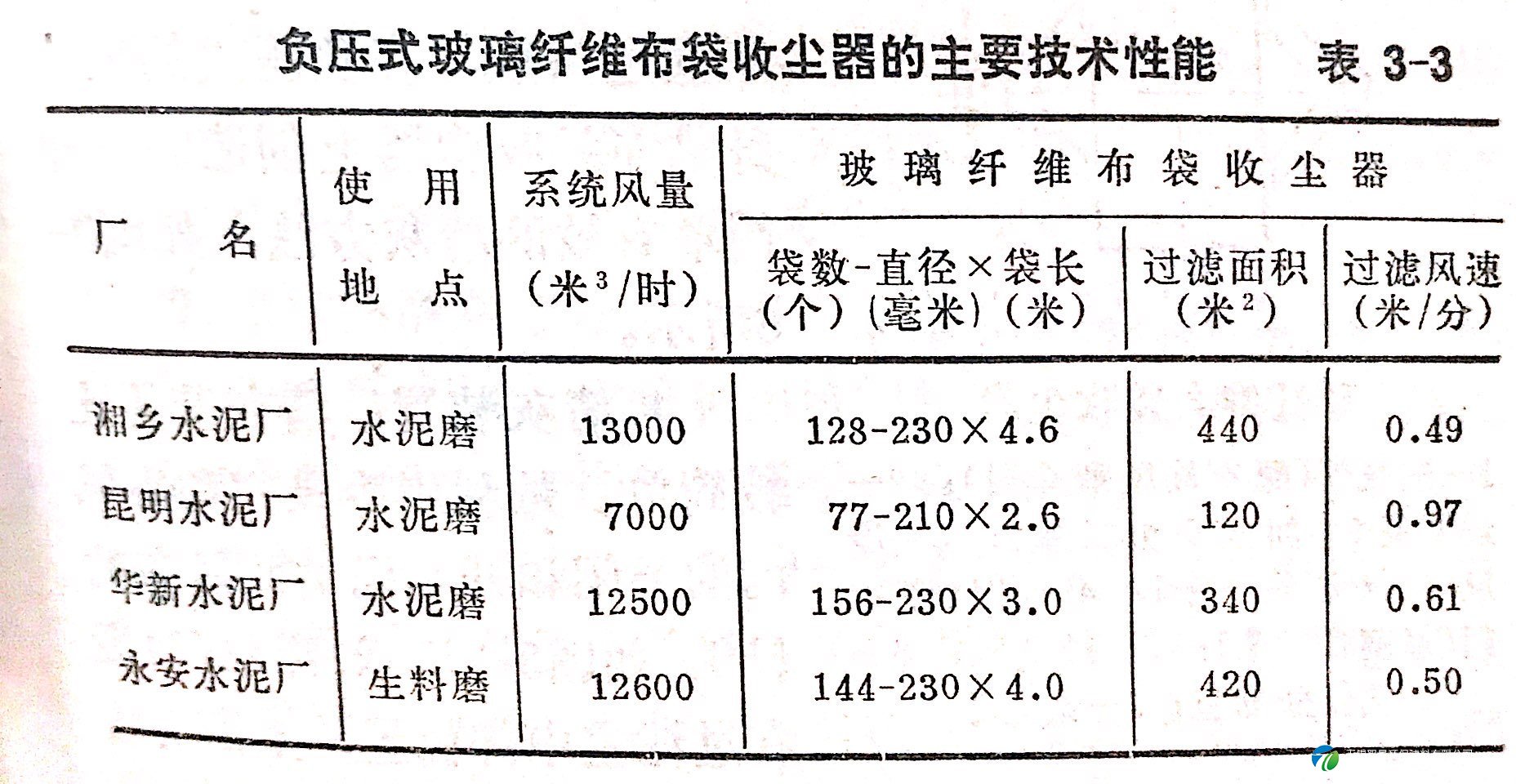

一些厂负压式玻璃纤维布袋收尘器的主要技术性能列于表3-3.
从表3-3可以看出，负压式玻璃纤维布袋收尘器过滤风速较正压式为大，所以这种收尘器体积比较小。国为排出的气体经过净化，对排风机磨损也比较小。
