启闭出风门和冷风门清除滤袋上的积灰

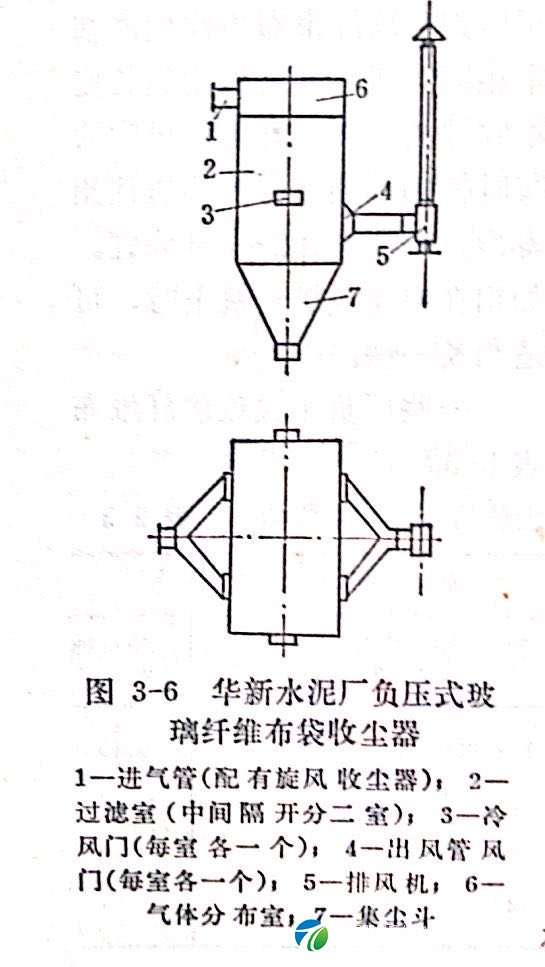

采取启闭出风门和冷风门清灰的方法,是泊头净化除尘工程师通过实践,在负压式的玻璃纤维布袋收尘器上创造的一种简单有效的清灰方法,如图3-6所示。
1.清灰装置:清灰装置比较简单,是利用冷风门和出风门的关闭和开启而达到清灰的目的。如图3-7所示,冷风门1设在过滤室中部位置,上面安装一活动门盖2,冷风门处装有一个M2S1-45电磁铁4,通过连杆组3与活动门盖相连,当电磁铁通电时,拉动连杆,将风门盖打开,断电时风门盖因自重及过滤室的负压吸力作用而自行关闭。风门盖开启大小可以进行调节。

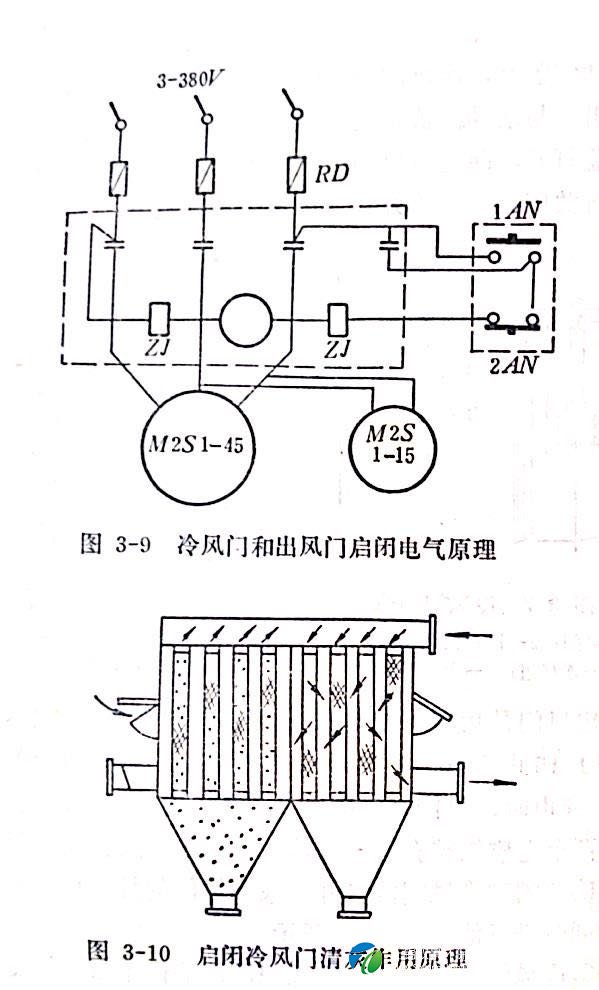

出风门是用蝶阀控制的,阀的外侧用连杆连接一个M2S1-15电磁铁。通电时电磁铁吸入,将出风门关闭如图3-8。断电时,风门连杆因重锤下落而打开。冷风门和出风门的两个电磁铁接在同一线路,用同一开关控制。因此,出风门的关闭和冷风门的打开,或出风门的打开和冷风门的关闭是同时进行的,如图3-9所示。
2.冷风门清灰原理:冷风门清灰的作用原理与反吹风的作用原理有所不同,它是利用风门的开关,使滤袋内外压力差发生交替变化,如图3-10所示,收尘器的一室进行清灰,另一室仍在收尘作业。清灰的一室出风门关闭,冷风门打开,这时滤袋外部压力骤然大于袋内压力,使滤袋收缩变瘪,并且稍有抖动,使附在滤袋内壁的积灰脱落。约过10秒钟后,掀动按钮,使电磁铁断电,出风门打开,冷风门关闭,滤袋外部压力小于袋内压力,滤袋展开,恢复原状,该室清灰过程停止。这种清灰方法的效果良好,每经过一次清灰,滤袋阻力一般下降40毫米水柱左右。
当出风门和冷风门变动时,滤袋的体形变化状态、下灰情况以及袋内外压力变化情况，如表3-4。
从表3-4可以看出,收尘器在正常工作时,出风门是开的,冷风门是闭的,此时袋内压力总是大于袋外压力,滤袋在充气张开状态下收尘。当出风门与冷风门都关闭时,袋内外压力基本处于平衡,袋内部分附灰靠自重堕落,但紧靠在袋壁的附灰仍附着在滤袋内。当出风门和冷风门都打开时,因冷风窜入过滤室,而发生滤袋晃动,使袋内附灰振落一部分,但仍有部分附灰附着在滤袋内。唯有当出风门关闭,冷风门打开时,袋外压力大于袋内压力袋子收缩变瘪,才使附着袋内的全部灰层脱落到集尘斗中去。
泊头净化除尘工程师设计了一台127袋(直径210毫米、长4米)和一台72袋(直径210毫米、长2.3米)负压式玻璃纤维布袋收尘器,并采用时间继电器控制冷风门和出风门电磁铁,清灰周期60分钟,风门开闭延时30秒。分别用于大连汽车装车站和迭包机除尘系统。收尘效果比较理想。
启闭冷风门清灰的负压式玻璃纤维布袋收尘器的优点:
1.有比较稳定的较高的收尘效率,在入口含尘浓度较高的条件下,收尘效率可达98~99%
2.滤袋阻力较小,有利于提高设备通风;
3.有简单有效的冷风门清灰装置,能够使收尘作业稳定地进行
4.由于采用玻璃纤维布袋,收尘器可以用于温度较高、湿度较大和有腐蚀性的气体;
5.结构简单,制造容易。有一般机修能力的工厂或车间都可以自己制造和安装;
6.造价便宜,维修简单,使用寿命长。
