介绍脉冲袋式除尘器的结构和特点

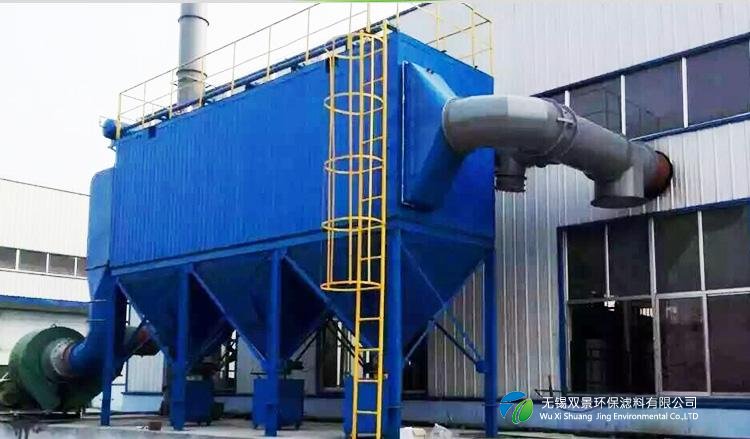

介绍脉冲袋式除尘器的结构和特点      1、MC—Ⅱ型脉冲袋式除尘器在保留了原MC—Ⅰ型除尘器优点的基础上，采用了低阻力的DMF—Z型脉冲阀，使除尘器的控制系统和过滤袋等的寿命比MC—Ⅰ型延长一倍以上，减少了维修工作量。     　　2、清灰用压缩空气从原来5-7公斤/厘米²压力，降到现在的3公斤/厘米²压力，但清灰效果仍可达到5-7公斤/厘米²的压力效果，从而扩大了使用范围。 　　3、由于结构上的改进，增强了设备的严密性，漏风量能够低于2%，进一步提高了产品质量要求。 　　4、改革了揭盖装置，滤袋固定方法，为设备检修和维护改善了劳动条件。 　　5、喷吹装置增加了防护罩，盖板结构采用了防雨措施。使除尘器在露天放置不需另设防雨棚，减少了建筑投资。 　　6、清灰部分原来搅龙去掉，装置YJD系列自动回转排灰阀组合关风器或者重锤式翻板卸料阀（根据用户需要配置），扩大了清灰使用效果，减少了维修，风密严，排灰快。   结构原理   　　MC—Ⅱ型脉冲袋式除尘器的基本结构如图1所示，它主要由五部分组成。 　　上箱体：由可掀起的盖板和出风口组成。 　　中箱体：由多孔板，滤袋装置和文氏管组成。 　　下箱体：由进风口、灰斗和检查门组成。 　　排灰系统：由减速装置和输灰、排灰装置组成。 　　喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装置组成。 　　控制仪表采用JMK—Ⅱ型脉冲控制仪。WMK脉冲无触点控制仪。
